【施工事例】ＥＶ充電用設備 取付

北九州市小倉南区沼新町 Ｕ様邸 kawamura製 EV普通充電用電気設備 取付工事

■お取付け経緯

近々、プラグインハイブリッド車（PHEV *1）が納車されるので、充電用設備の設置を希望とのご連絡をいただきました。

(*1) プラグインハイブリッド車は、ガソリンエンジンとモーターの両方を搭載し、外部からの充電も可能なハイブリッド車の進化版のことです。電気自動車（EV）のような環境性能と ガソリン車の利便性を兼ね備えた車です。

■製品候補のご提案

弊社による施工実績で従来より人気の（コスパがよい）河村電器産業(株)製 壁掛け型「EVコンポ ライト」をご提案しました。

■施工「前(現地調査)」

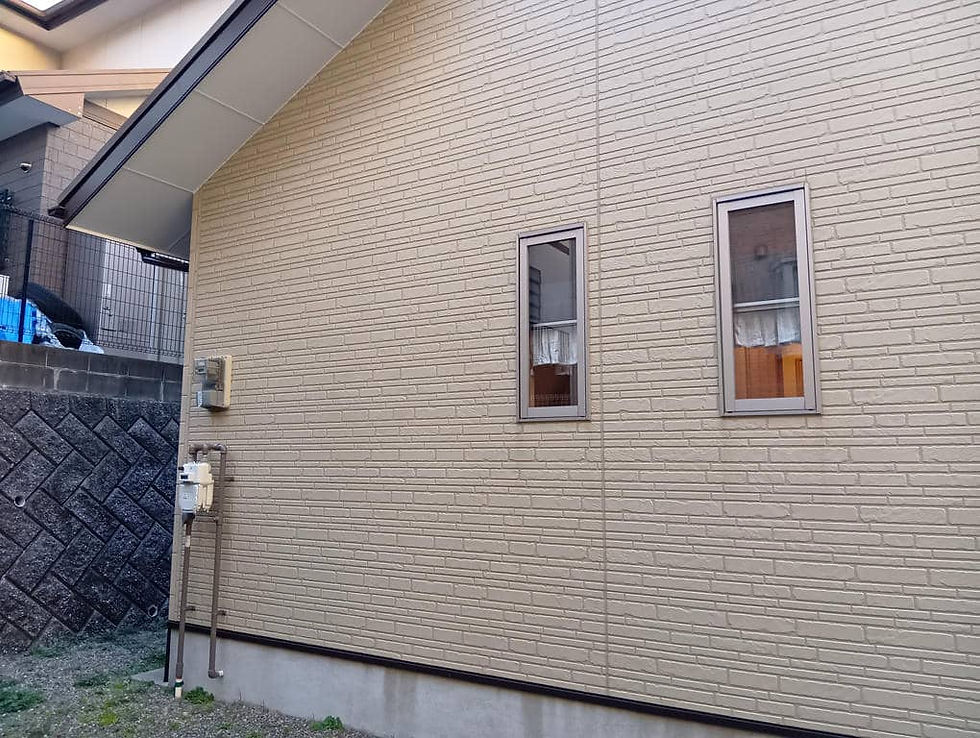

駐車位置を考慮しつつ この壁に取付予定

分電盤のタイプや空き子回路有無を確認

右下を200V用に使おう

浴室の点検口を覗き分電盤の裏を確認

■施工「中」

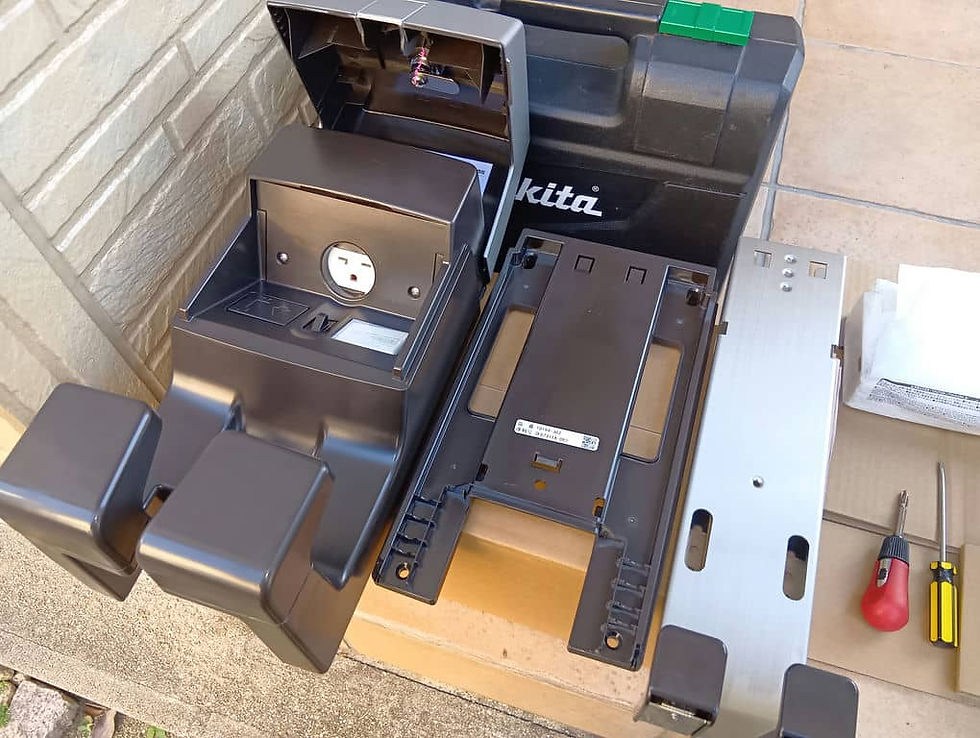

本体は３パーツ構成

配線の引出し位置は玄関土間を避け この位置に

電源ケーブルとアース線を送り込む

浴室の壁の隙間を利用し配線を引き上げる

露出スイッチボックス

固定 完了

本体をビス止め

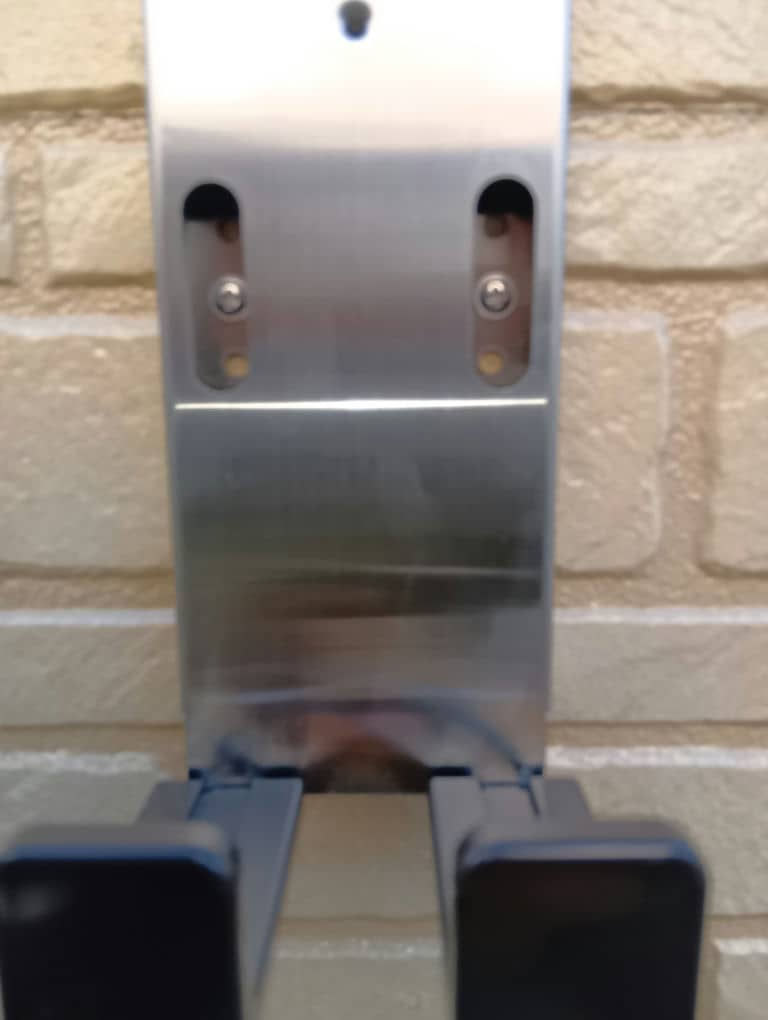

コントロールボックス固定金具もビス止め

コーキングのため マスキング

防水措置 完了

予定どおり右下に子回路を増設

テスターで通電確認 ＯＫ♪

■施工「後」

完成♪

ドアを開けると こんな感じ

分電盤のカバー上に明記
